Description

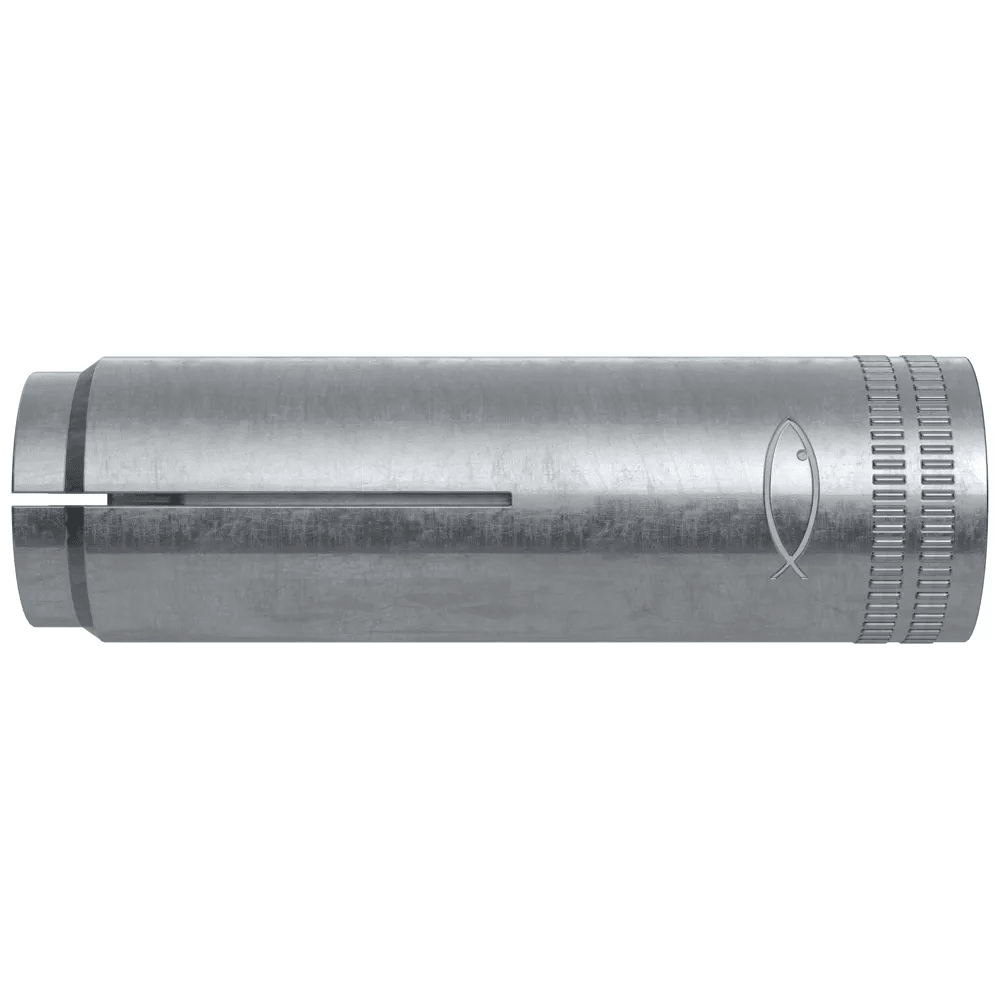

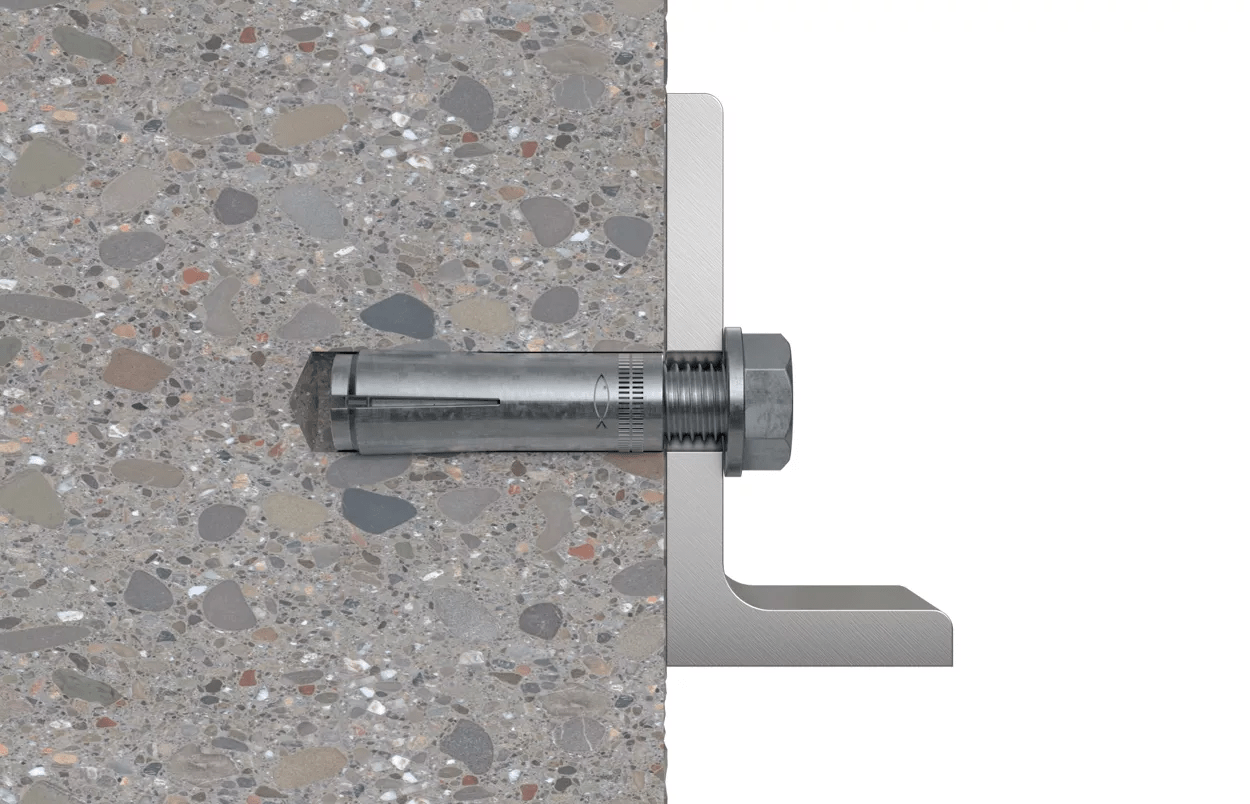

L'ancrage à impact fischer EA N est une tige à filetage interne en acier électro-galvanisé et en acier inoxydable. L'ancrage à impact est idéal pour la fixation multiple de systèmes non porteurs qui ne nécessitent pas d'ancrage homologué. Le montage de la tige à filetage interne est très économique en raison de la faible profondeur de vissage, de la rapidité du montage par impact et du réglage contrôlé de la course. L'EA N est positionné avec le marteau au niveau de la base de l'ancrage. Avec l'outil d'impact EA-ST, le manchon se dilate et s'appuie sur la paroi du trou de forage lorsque la broche est enfoncée dans le trou de forage. Pour une expansion correcte, aucun couple ne doit être appliqué au boulon.
CARACTÉRISTIQUES
- Montage simple par impact
- Le filetage interne métrique permet d'utiliser des tiges filetées ou des vis conventionnelles pour répondre idéalement à l'application.
- L'outil de serrage manuel EA-ST contribue à un montage rapide.
APPLICATIONS

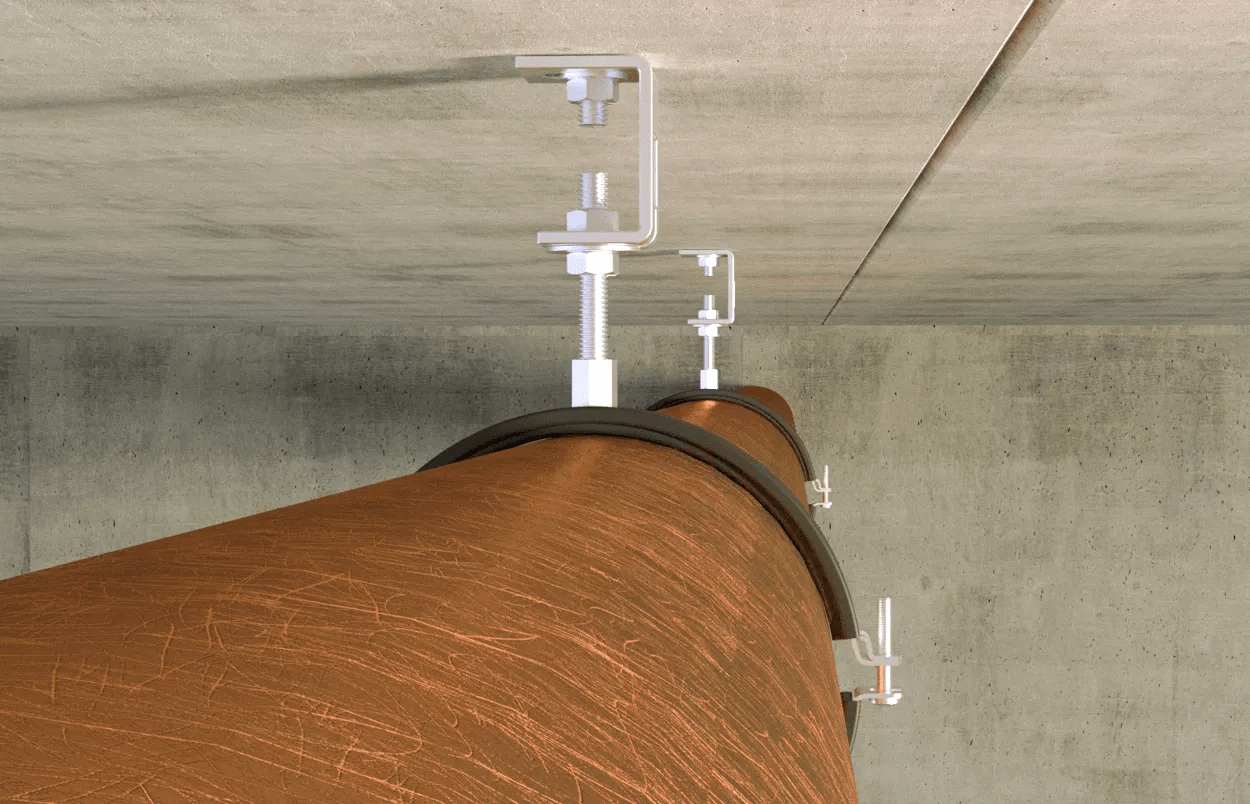

- Systèmes de tuyauterie et de ventilation
- Systèmes d'arrosage
- Structures en acier
- Consoles
MATÉRIAUX DE CONSTRUCTION
- Béton C12/15, comprimé
- bétonC20/25, comprimé
FONCTIONNALITÉ
- L'EA N convient pour le prémontage.

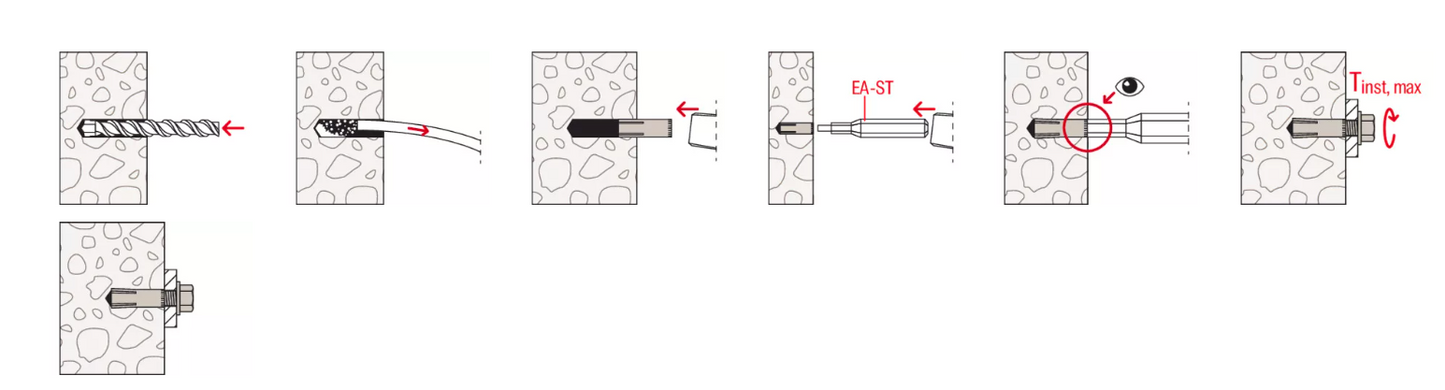

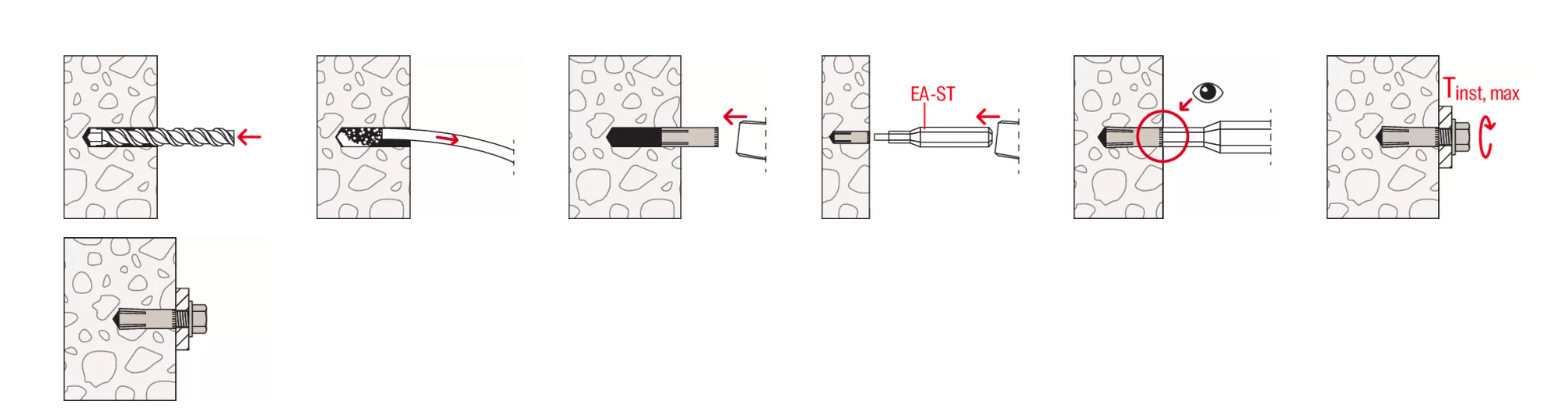

- Placez l'ancrage à percussion dans le trou de forage et fixez-le précisément à la surface de la base de l'ancrage à l'aide du marteau.
- Ensuite, à l'aide de l'outil d'impact EA-ST, le manchon est expansé en enfonçant la goupille dans le trou de forage et en s'appuyant sur la paroi du trou de forage.
- Les outils de martelage doivent être positionnés au bord de l'ancrage pour une bonne expansion.
